一文搞懂事件分发，手势冲突和滑动冲突

手势冲突是 android 开发中经常遇到的一类问题了，网上讲解此问题的文章也很多，但是大都浅显地过一遍事件分发的调用栈，然后给出一个调用栈流程图；要不就是使用日志大法，用日志来验证自己的想法，完全没有参考价值；这里根据事件分发相关源码，记录下我的理解。

MotionEvent 里定义的 ACTION_XXX 还不少有 10 多个，看起来情况很复杂的样子，实际上只需要关注三个：ACTION_DOWN，ACTION_MOVE 和 ACTION_UP，而且在一个手势里它们的顺序是：ACTION_DOWN → ACTION_MOVE → ACTION_MOVE → … → ACTION_UP。

跟踪源码的调用栈

Window.Callback.dispatchTouchEvent（Activity.dispatchTouchEvent 实现了它，在 Activity.attach 里通过 Window.setCallback 设置进去）
Window.superDispatchTouchEvent（实现在 PhoneWindow.superDispatchTouchEvent）
DecorView.superDispatchTouchEvent
ViewGroup.dispatchTouchEvent
ViewGroup.onInterceptTouchEvent
View.dispatchTouchEvent
View.onTouchEvent
ViewGroup.onTouchEvent
Activity.onTouchEvent

网上大部分文章到此就结束了，实际上重点应该在 ViewGroup.dispatchTouchEvent，里面是事件分发的核心逻辑，我把它切分为三个阶段：

拦截

// DOWN 会被拦截，后续的 MOVE 和 UP 如果有 touch target 也会被拦截
// Check for interception.
final boolean intercepted;
if (actionMasked == MotionEvent.ACTION_DOWN || mFirstTouchTarget != null) {
    // 可以通过 requestDisallowInterceptTouchEvent 跳过此阶段，
    // 一般是 child 调用 parent.requestDisallowInterceptTouchEvent 来阻止 parent 拦截 touch event
    final boolean disallowIntercept = (mGroupFlags & FLAG_DISALLOW_INTERCEPT) != 0;
    if (!disallowIntercept) {
        intercepted = onInterceptTouchEvent(ev);
        ev.setAction(action); // restore action in case it was changed
    } else {
        intercepted = false;
    }
} else {
    // 后续的 MOVE 和 UP 没有 touch target 则直接走向 onTouchEvent 也就不需要拦截了
    // There are no touch targets and this action is not an initial down
    // so this view group continues to intercept touches.
    intercepted = true;
}

分发

// 收到 CANCEL 或者 onInterceptTouchEvent 返回 true，则不分发 DOWN 给 children
// 导致 children 收不到 DOWN 以及没有 touch target
final boolean canceled = resetCancelNextUpFlag(this) || actionMasked == MotionEvent.ACTION_CANCEL;
// ...
if (!canceled && !intercepted) {
    // ...
    if (actionMasked == MotionEvent.ACTION_DOWN
        || (split && actionMasked == MotionEvent.ACTION_POINTER_DOWN)
        || actionMasked == MotionEvent.ACTION_HOVER_MOVE) {
        // ... 按顺序分发 ACTION_DOWN，child index(in children array) 越大优先级越高，child z value 越大优先级越高
        final ArrayList<View> preorderedList = buildTouchDispatchChildList();
        for (int i = childrenCount - 1; i >= 0; i--) {
            final int childIndex = getAndVerifyPreorderedIndex(childrenCount, i, customOrder);
            final View child = getAndVerifyPreorderedView(preorderedList, children, childIndex);
            // ... touch 是否落在 child 的矩形区域内
            if (!child.canReceivePointerEvents()
                || !isTransformedTouchPointInView(x, y, child, null)) {
                ev.setTargetAccessibilityFocus(false);
                continue;
            }
            // ... 将 touch event 坐标转换为 child 区域坐标，分发给 child；当有第一个 child 消费时，记录起来并中断剩下的分发过程
            if (dispatchTransformedTouchEvent(ev, false, child, idBitsToAssign)) {
                // ...
                newTouchTarget = addTouchTarget(child, idBitsToAssign);
                alreadyDispatchedToNewTouchTarget = true;
                break;
            }
        // ...
}

处理

// 如果没有 touch target，则走自己的 View.dispatchTouchEvent 流程（相当于流向 onTouchEvent）
// Dispatch to touch targets.
if (mFirstTouchTarget == null) {
    // No touch targets so treat this as an ordinary view.
    handled = dispatchTransformedTouchEvent(ev, canceled, null, TouchTarget.ALL_POINTER_IDS);
} else {
    // 分发给 touch target
    // 但如果 onInterceptTouchEvent 返回 true，则发送 CANCEL 给 touch target，后续将不再流向 touch target，而是直接流向 onTouchEvent
    // onInterceptTouchEvent 拦截的那个 touch 不会流向 onTouchEvent
    TouchTarget predecessor = null;
    TouchTarget target = mFirstTouchTarget;
    while (target != null) {
        final TouchTarget next = target.next;
        if (alreadyDispatchedToNewTouchTarget && target == newTouchTarget) {
            handled = true;
        } else {
            final boolean cancelChild = resetCancelNextUpFlag(target.child)
                    || intercepted;
            if (dispatchTransformedTouchEvent(ev, cancelChild,
                    target.child, target.pointerIdBits)) {
                handled = true;
            }
            if (cancelChild) {
                if (predecessor == null) {
                    mFirstTouchTarget = next;
                } else {
                    predecessor.next = next;
                }
                target.recycle();
                target = next;
                continue;
            }
        }
        predecessor = target;
        target = next;
    }
}

总结 `dispatchTouchEvent`

onInterceptTouchEvent 总是会收到 DOWN，但不一定会收到后续的 MOVE 和 UP（没有 touch target 的话，就不需要拦截了，直接走到 onTouchEvent 去了）
只有在第一个 DOWN 时，才会分发给所有的 children，找到第一个消费的 child（就是 touch target，后续的 MOVE 和 UP 只分发给它）
onInterceptTouchEvent 返回 true 会导致 touch target 置空（并收到 CANCEL），这样后续的 MOVE 和 UP 因为没有 touch target 而直接走向 onTouchEvent
child 通过 requestDisallowInterceptTouchEvent 告知 parent 不要拦截事件流，交由 child 处理

常见滑动效果的实现

了解 dispatchTouchEvent 后，我们看看常用的具有滑动效果的 widget 是怎么处理 touch event 的，参考 ViewPager 和 RecyclerView，代码比较多，这里就不贴了，总结下其套路：

在 onInterceptTouchEvent 和 onTouchEvent 这两个方法里介入
onInterceptTouchEvent 只监听不拦截 DOWN；拦截 DOWN 会导致 children 接收不到 DOWN，那么它们的 OnClick 和 OnLongClick 就无法触发；更复杂的情况是 children 里也包含具有滑动效果的 widget
onTouchEvent 返回 true 做一个兜底方案；万一没有 child 消费 touch（一般情况是没有 OnClickListener），而自己也不消费 touch 的话，就会没有 touch target，后续的 touch event 会直接流向 parent.onTouchEvent，我们想拦截也拦截不了
在 onInterceptTouchEvent 里监听和拦截（满足情况下）MOVE，onTouchEvent 里也要消费 MOVE（没有 child 消费 touch 的话，后续的 touch 就直接流向 onTouchEvent 了）
ACTION_MOVE 不会直接触发滑动，而是与 ACTION_DOWN 的点有了一定长度的距离后才触发，这个距离叫 touch slop（ViewConfiguration#getScaledTouchSlop），用以消除抖动，使滑动效果更加顺滑

记住上面的关键点，基本上就可以解决大部分手势冲突，并能够开发稳健的具有手势的 ViewGroup 了；但实际开发中，有一个问题是更加常见的：滑动冲突。在引入嵌套滑动之前，说说为什么 dispatchTouchEvent 很难解决滑动冲突。滑动一般是由 MOVE > touch slop 触发，这样 parent 总是会优先触发而 child 总是会被屏蔽，而且只能由 child 发起 requestDisallowInterceptTouchEvent 告知 parent 不要拦截，从 parent 的视角看，没有其他办法主动得知 child 的需求，而大多数滑动冲突是需要在 parent 里解决的（脑补淘宝、京东这类 app 的首页）。

引入 `NestedScrollingChild` 和 `NestedScrollingParent` 解决滑动冲突

上面我们在分析 ViewPager 和 RecyclerView 的与滚动相关的代码时了解到，ACTION_MOVE 会产生 scroll 和 fling 的动量 dy（垂直方向），全部由自己消费掉（View.scrollBy）就会产生滑动的效果；而嵌套滑动引入了协商机制，对于动量 dy：

先给 parent 消费，parent 可以根据自身情况，选择不消费、消费一部分或者消费全部，此时 dy = dy - consumed
child 根据滋生情况，消费剩下的 dy（全部 or 部分），此时 dy = dy - consumed
如果还有 dy 剩余（dy > 0），则把剩余的 dy 的处置权交由 parent

对于上述流程，android 提供了实现：NestedScrollingChildHelper，我们在实现 NestedScrollingChild 时，只需把方法代理至 helper 即可实现通用的 child 逻辑

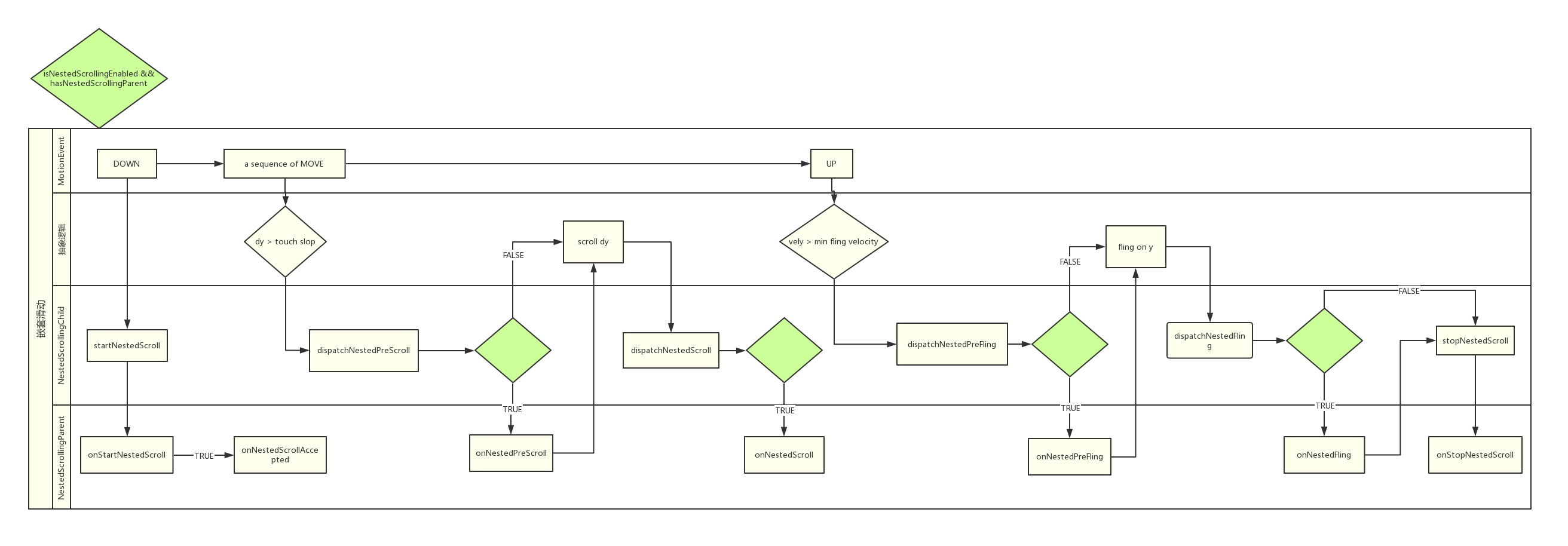

具体 api 调用流如下图：

实战

三段式布局

这里以常见的三段式布局为例子看下嵌套滑动怎么用；上图是淘宝首页，由 head、bar 和 list 三个部分组成，bar 在滑动时会粘连在顶部

当 touch 落在 list 上时，由 list 产生动量 dy，在 list 消费 dy 前，先给 parent 消费，parent 完全消费 dy，scroll 三个 child 直到 head 不可见
list 因为 dy 被 parent 消费掉而不产生滑动，直到 head 不可见才有剩下的 dy 用以消费，产生滑动
当 touch 落在 head 和 bar 上时，由 parent 产生动量 dy；此时 parent 才是 child，而 list 是 parent（明确谁是 child，谁是 parent，view tree 结构上的父子关系不一定是嵌套滑动里的父子关系，动量产生者才是 child，child 主动分发动量）
parent 先消费 dy 直到 head 不可见，然后分发给 list
fling 同理

更复杂的布局

结合上述的所有办法，解决更加复杂的页面；上图是糖纸的首页，最外层是 ViewPager，然后是 refresh layout 加上三段式的布局，head 里又有可以左右滑动的 banner 和卡片列表，还有可以上下滑动的滚动资讯条，我们一个个解决：

banner 是可以左右滑动的，会与 ViewPager 冲突；我的期望是当 touch 落在 banner 上时，左右滑动完全交由 banner 处理，所以给 ViewPager 添加一个 freeze 方法（当 ViewPager is freeze 时不拦截 touch，此时不能使用 requestDisallowInterceptTouchEvent 否则上下滑动被屏蔽）；而上下滑动距离又会引起 refresh 和三段布局的滑动，需在 banner 触发左右滑动时，调用 requestDisallowInterceptTouchEvent 让 parents 不在拦截 touch
上下滚动的咨询条，同 banner 的处理方式，只不过它只需解决 refresh 和三段布局的上下滑动冲突即可：它自己完全消费动量 dy
左右滑动的卡片列表同 banner
SwipeRefreshLayout 看下述源码可以看到是由 touch event 和 nested scroll 两种方式触发，touch event 不够灵活屏蔽掉，选用 nested scroll；dispatchNestedPreScroll、dispatchNestedScroll、dispatchNestedPreFling 和 dispatchNestedFling 正常触发，startNestedScroll 则在 scrollY == 0 时触发，这样就只在滚动到顶的时候才触发 refresh。

// 显示 loading
private void startDragging(float y) {
    final float yDiff = y - mInitialDownY;
    if (yDiff > mTouchSlop && !mIsBeingDragged) {
        mInitialMotionY = mInitialDownY + mTouchSlop;
        mIsBeingDragged = true;
        mProgress.setAlpha(STARTING_PROGRESS_ALPHA);
    }
}

// 由 touch event 触发 loading
case MotionEvent.ACTION_MOVE: {
    pointerIndex = ev.findPointerIndex(mActivePointerId);
    if (pointerIndex < 0) {
        Log.e(LOG_TAG, "Got ACTION_MOVE event but have an invalid active pointer id.");
        return false;
    }

    final float y = ev.getY(pointerIndex);
    startDragging(y);

    if (mIsBeingDragged) {
        final float overscrollTop = (y - mInitialMotionY) * DRAG_RATE;
        if (overscrollTop > 0) {
            moveSpinner(overscrollTop);
        } else {
            return false;
        }
    }
    break;
}

// 由 nested scroll 触发 loading
public void onNestedScroll(final View target, final int dxConsumed, final int dyConsumed,
                           final int dxUnconsumed, final int dyUnconsumed) {
    // Dispatch up to the nested parent first
    dispatchNestedScroll(dxConsumed, dyConsumed, dxUnconsumed, dyUnconsumed,
            mParentOffsetInWindow);

    // This is a bit of a hack. Nested scrolling works from the bottom up, and as we are
    // sometimes between two nested scrolling views, we need a way to be able to know when any
    // nested scrolling parent has stopped handling events. We do that by using the
    // 'offset in window 'functionality to see if we have been moved from the event.
    // This is a decent indication of whether we should take over the event stream or not.
    final int dy = dyUnconsumed + mParentOffsetInWindow[1];
    if (dy < 0 && !canChildScrollUp()) {
        mTotalUnconsumed += Math.abs(dy);
        moveSpinner(mTotalUnconsumed);
    }
}
